Points forts

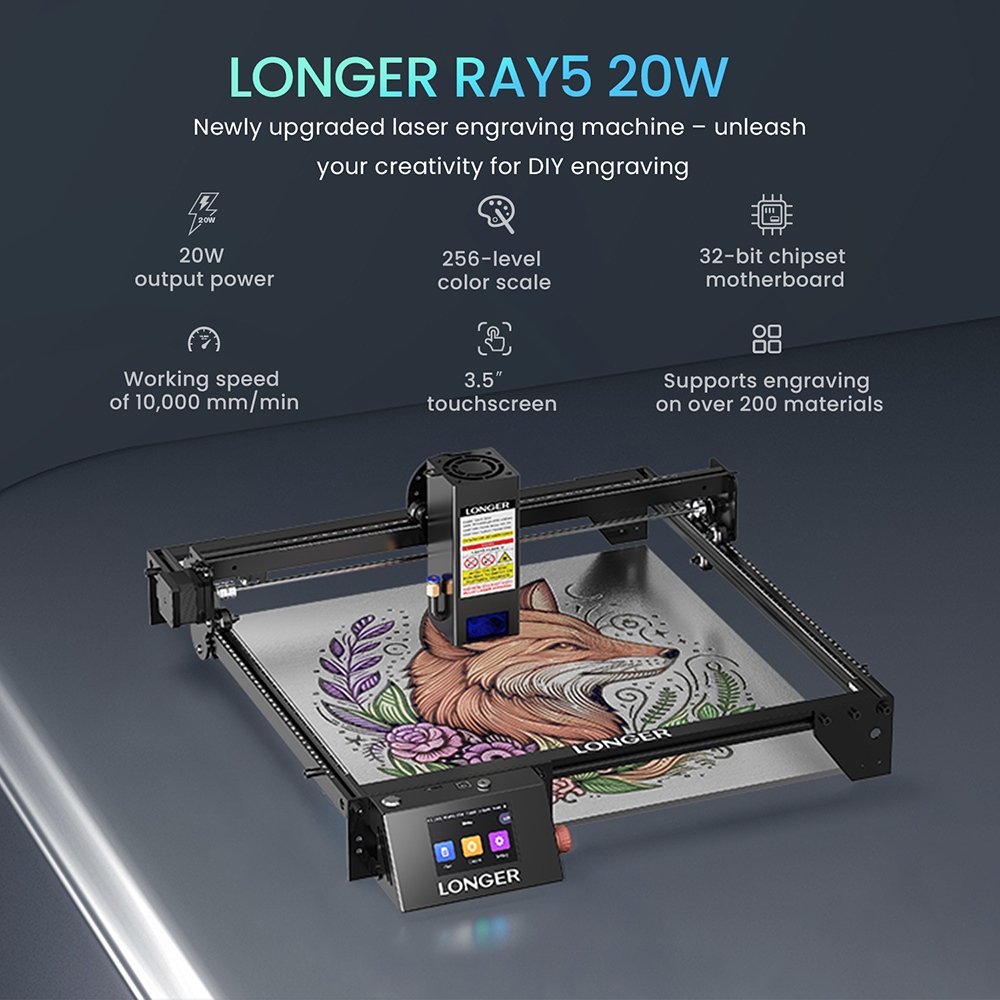

Coupe puissante de 20 W

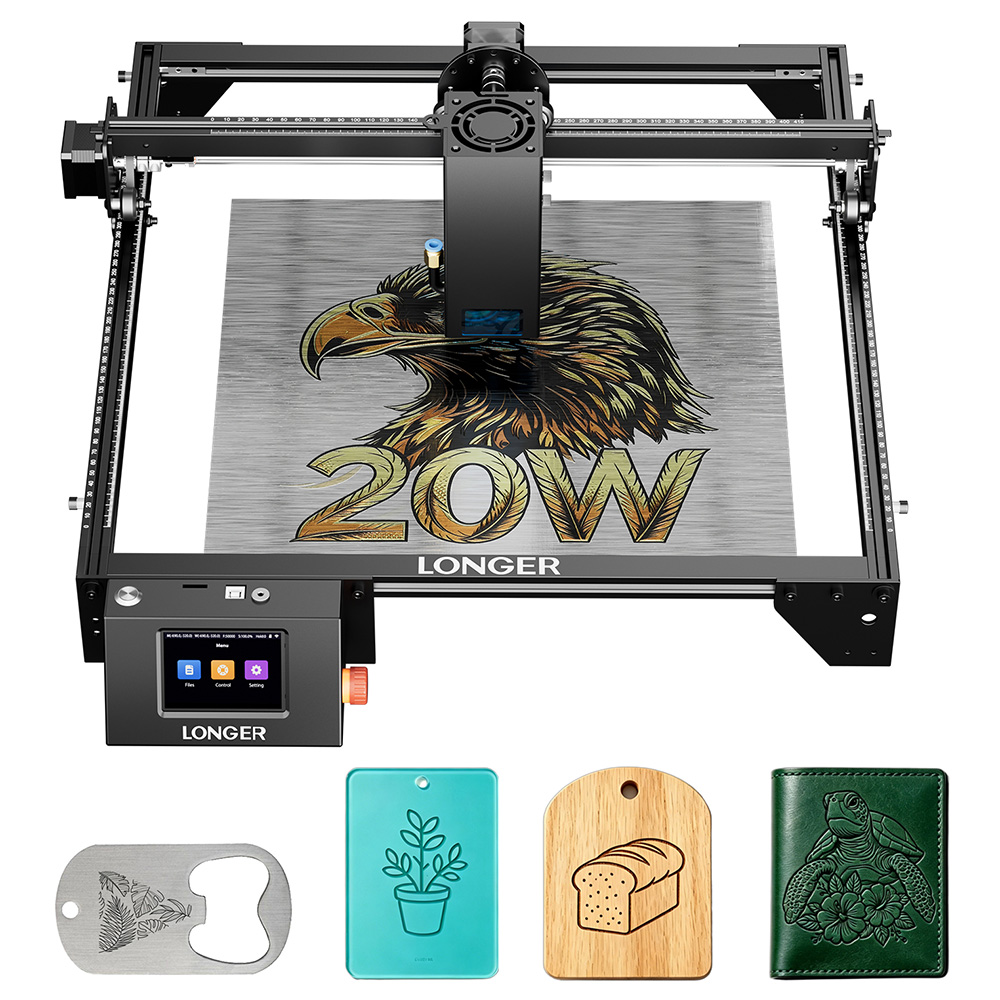

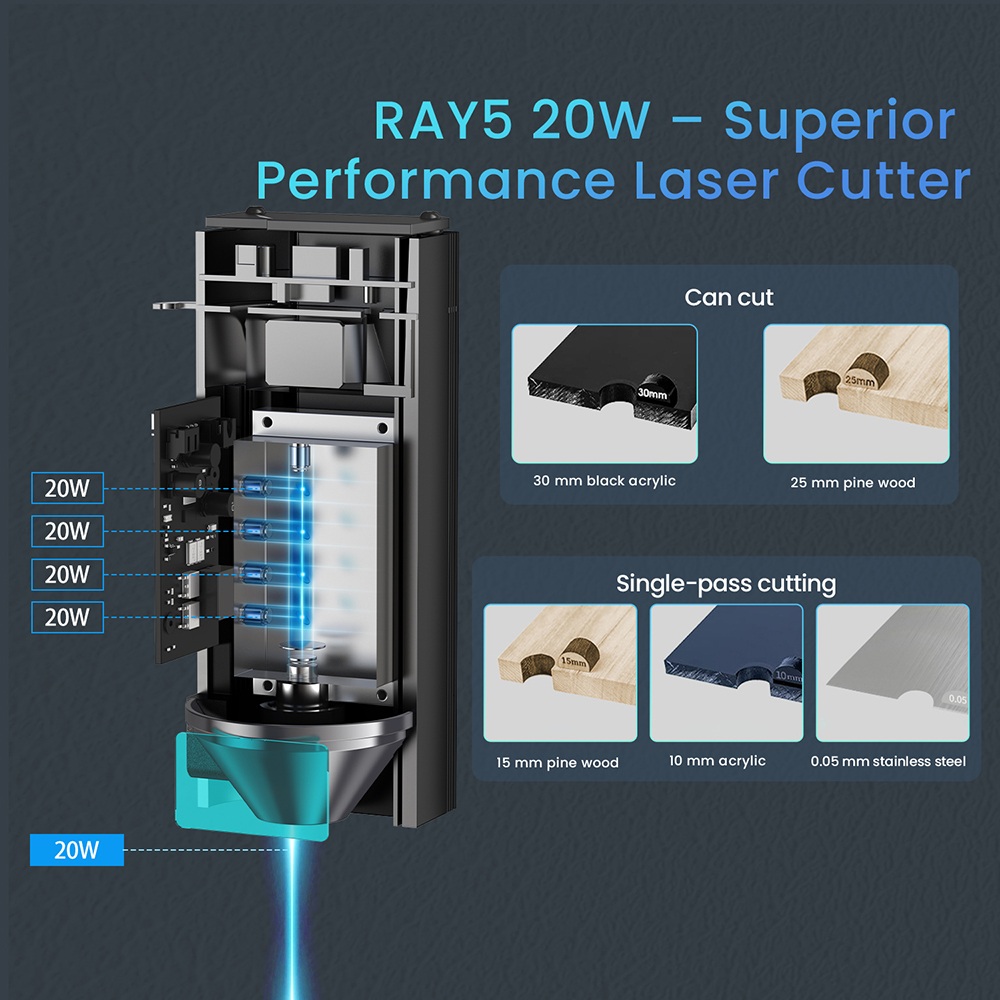

Le graveur laser RAY5 20 W plus long adopte la gravure et la découpe laser à diode quadricœur la plus puissante, qui peut couper des tôles d'acier inoxydable de 0,05 mm et couper du tilleul de 10 mm, du pin de 15 mm et de l'acrylique de 8 mm en un seul passage.

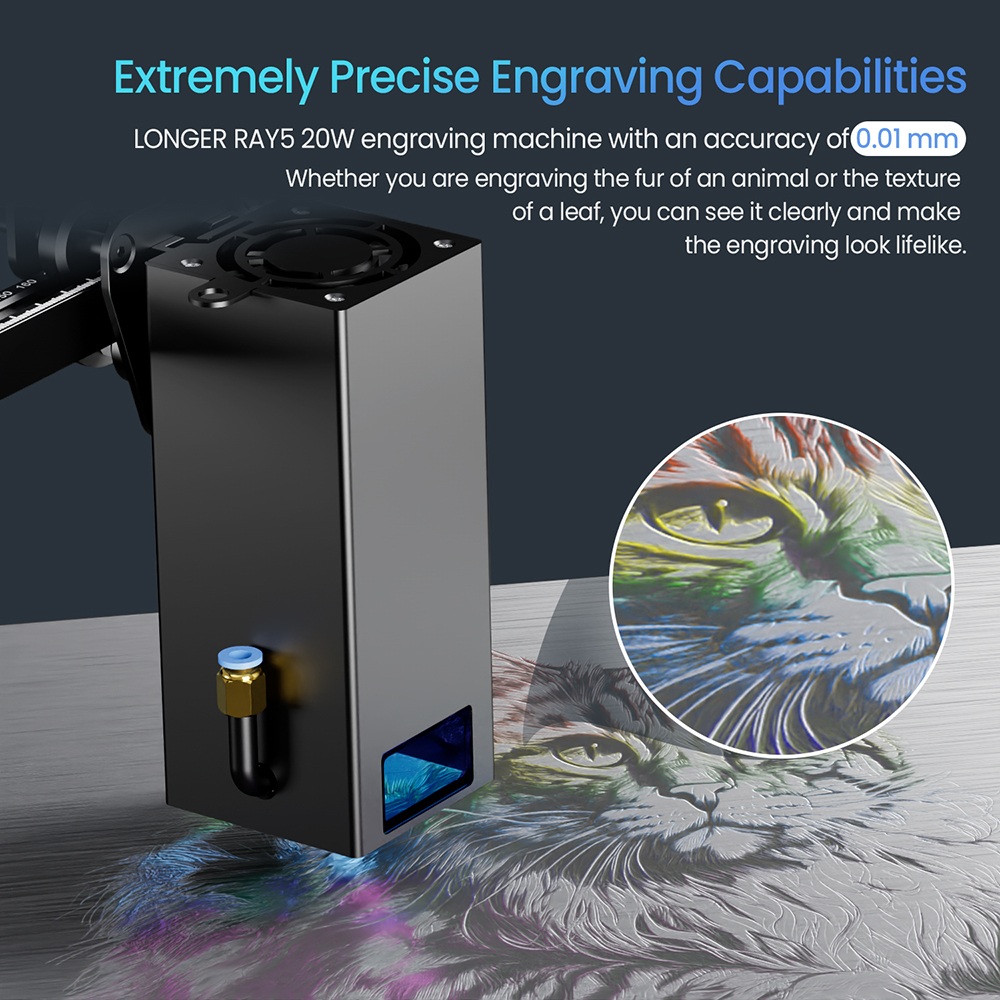

Pointe laser haute précision 0,08 x 0,1 mm
Avec les nouveaux chipsets 32 bits mis à niveau, la carte mère fonctionne de manière plus fluide et plus stable. L'échelle de couleurs 256 bits intégrée avancée avec une zone de mise au point laser ultra-fine de 0,08 * 0,1 mm permet d'obtenir un résultat de gravure plus fin et un effet de contraste plus élevé.
Écran tactile couleur de 3,5 pouces et 4 méthodes de connexion<
Le graveur laser RAY5 20 W de Longer est équipé d'un écran tactile couleur de 3,5 pouces avec une interface conviviale qui permet aux utilisateurs d'utiliser directement la machine via l'écran tactile, comme vérifier la progression de la gravure, régler la vitesse de gravure ou d'autres opérations. Et il prend en charge la transmission de données par WiFi, APP, câble USB et cartes TF.
Gravure multicolore
Le faisceau laser haute énergie de 20 W oxyde instantanément la surface métallique, apportant des couleurs riches pour répondre à vos besoins créatifs colorés.

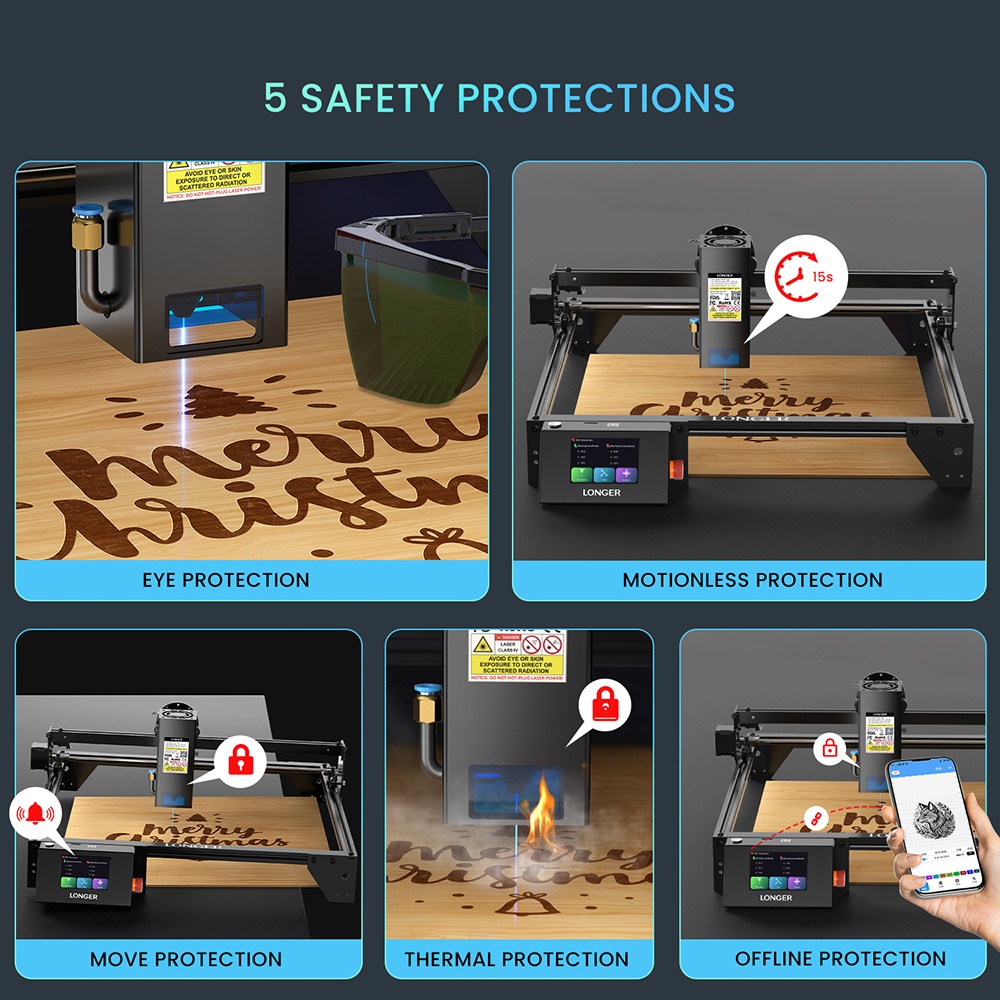

5 protections de sécurité

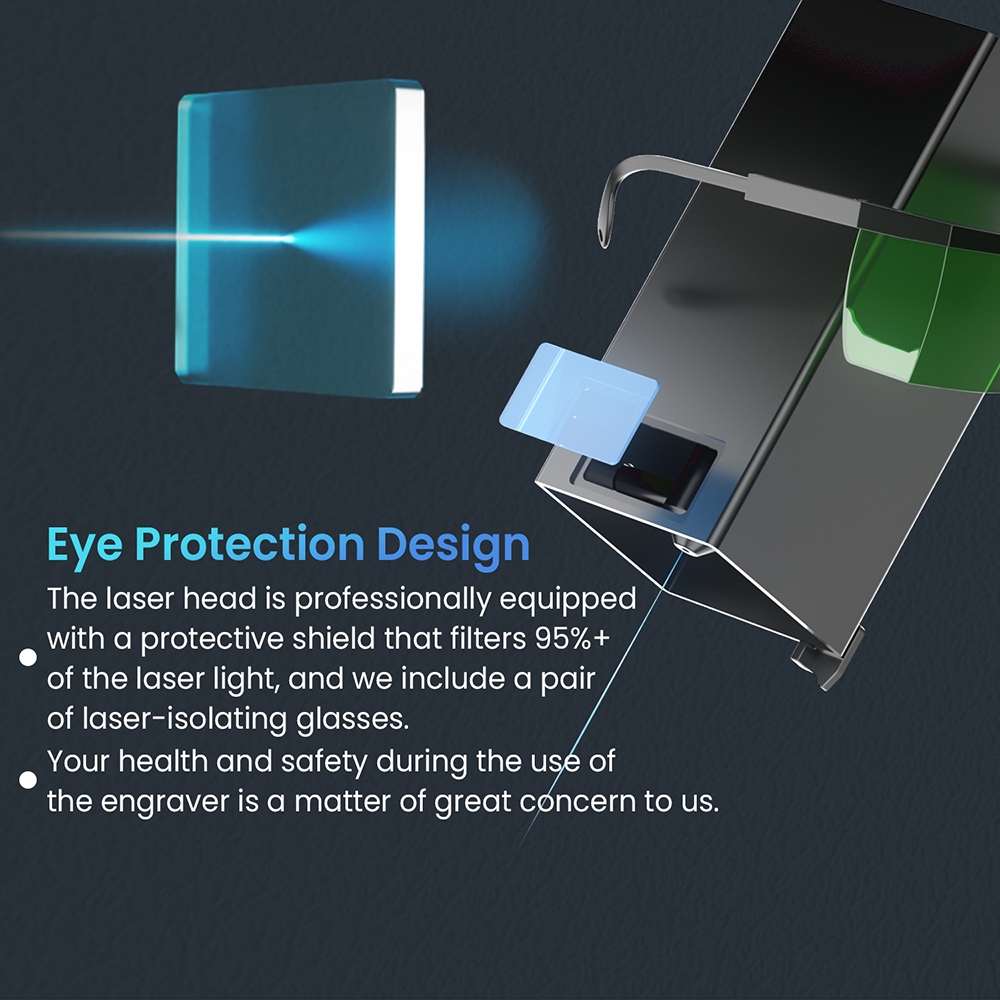

Un arrêt d'urgence laser sera déclenché en cas d'inclinaison, de flamme, d'interruption de la connexion de données et de gel de la tête laser pendant plus de 15 secondes. De plus, le verre filtrant panoramique peut filtrer efficacement le laser et protéger les yeux, ce qui rend l'utilisation plus sûre.

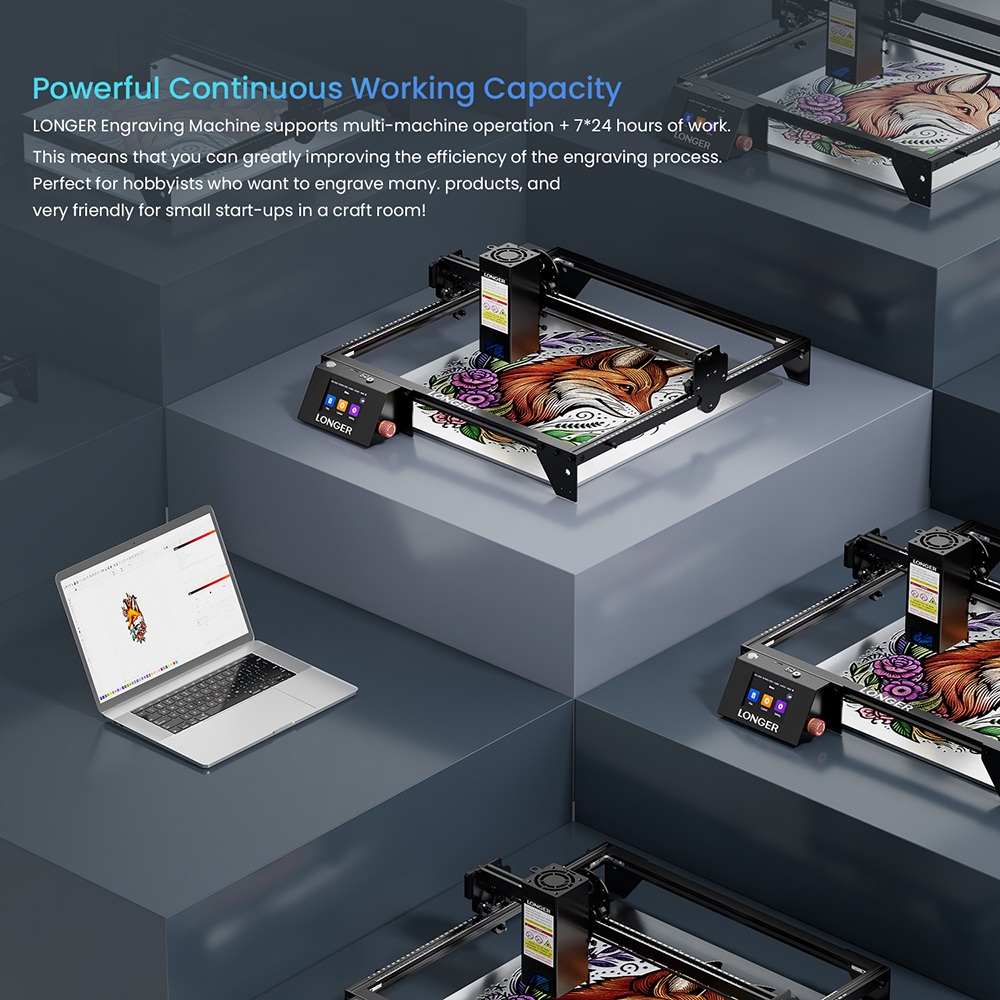

Contrôle de plusieurs machines
Un ordinateur peut contrôler plusieurs graveurs laser RAY5 fonctionnant en parallèle, qu'il s'agisse de RAY5 5W, RAY5 10W ou RAY5 20W, et améliorer l'efficacité de la production.

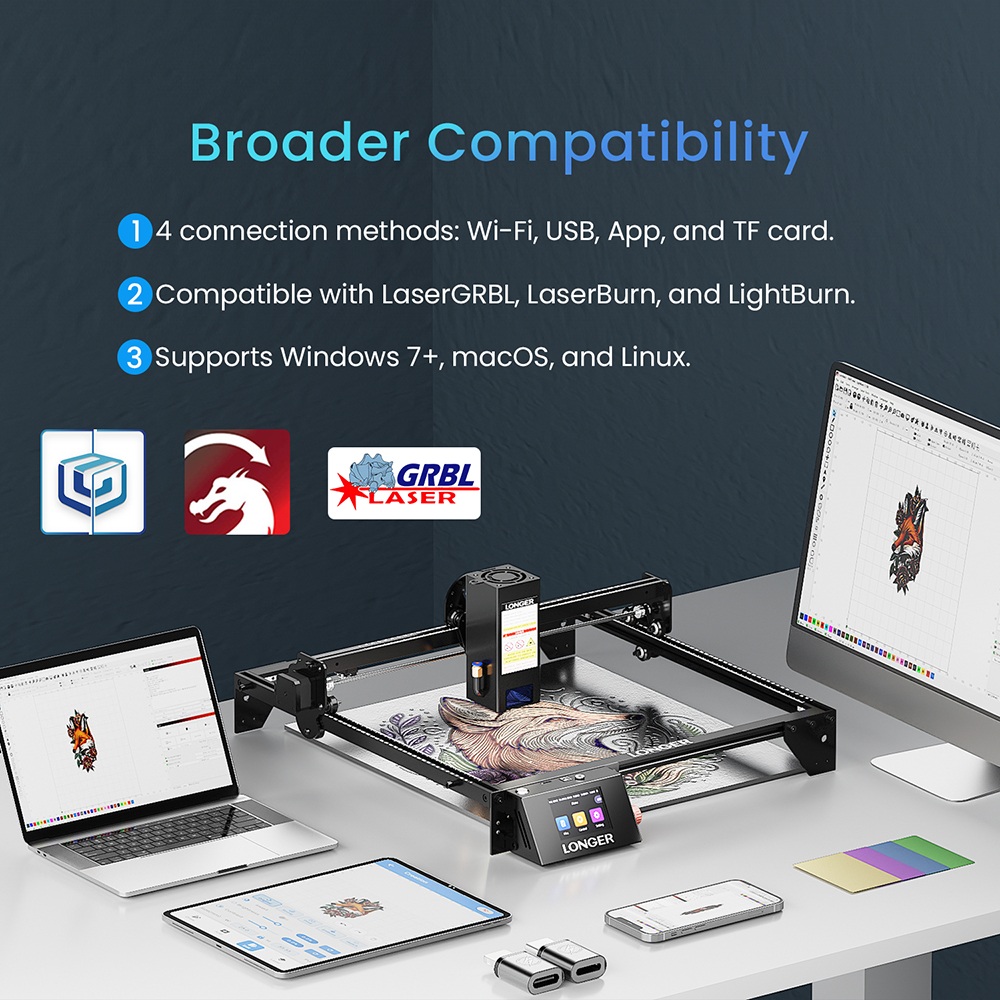

Large compatibilité

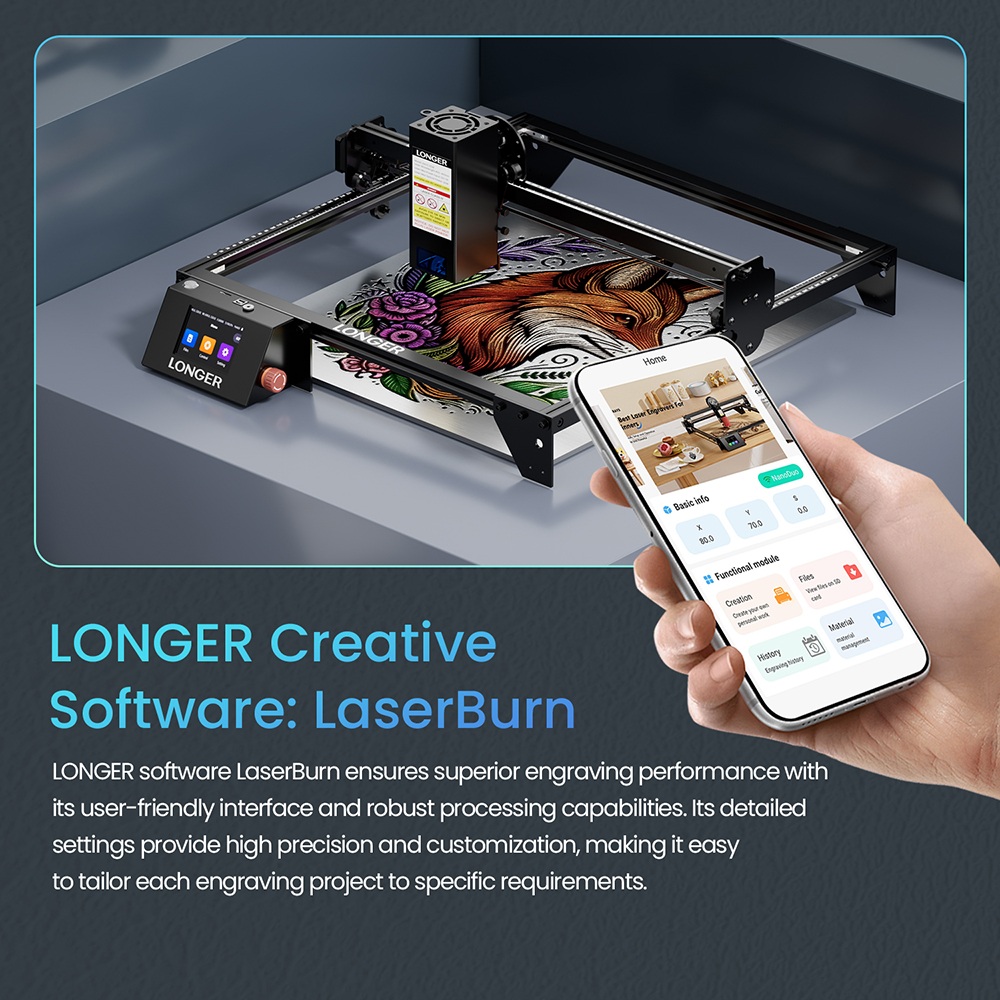

Le graveur laser RAY5 20 W est compatible avec divers logiciels de sculpture matures, tels que LaserGRBL et LightBurn, et prend en charge Windows 7+, macOS et Linux ; les formats de fichiers de sculpture prennent en charge JPG, PNG, BMP, G-code, GIF, SVG, NC, GC, etc.
Découpe laser 20 W par Longer Ray5 Graveur laser 20 W
Le graveur laser Longer Ray5 20W peut couper du bois de pin de 0,59"/15 mm et de l'acrylique de 0,31"/8 mm en un seul passage, du bois de 25 mm et de l'acrylique de 35 mm en plusieurs passages, en plus de l'acier inoxydable de 0,002"/0,05 mm.
Spécification
| Général | Marque: LONGER Type : Graveur laser Modèle : RAY5 20W Couleur: Noir |
| Spécification | Technologie laser : technologie Dioser Zone de travail : 375x375 mm Longueur d'onde du laser : 450 - 460 nm Distance focale : mise au point fixe - 40 mm Puissance de sortie optique : 18 - 21 W Consommation électrique maximale : 120 W Sortie du graveur : DC 24V 5A Entrée du graveur : 220 V CA Plage de hauteur de l'axe Z : jusqu'à 47 mm Vitesse de travail la plus rapide : Vitesse 10 000 mm/min Logiciels : LaserGRBL et LightBum Format d'image d'entrée : JPG, PNG, BMP, GIF, SVG, AI, etc. Type de connexion : USB/carte TF/WiFi Interrupteurs de fin de course : Oui Interface d'assistance aérienne : Oui |
| Poids et taille | Poids du colis : 5,51 kg Dimensions du produit (L x l x H) : 610 x 670 x 200 mm Dimensions du colis (L x l x H) : 621 x 347 x 127 mm |
| Contenu du colis | 1 x Cadre de l'axe X 1 module laser 1 x courroie de distribution 1 x interrupteur de fin de course 1 x Cadre arrière 1 x Cadre gauche 1 x Cadre droit 1 x Cadre avant 1 x câble d'alimentation 1 x lunettes de sécurité 1 x câble USB 1 x contreplaqué 1 x Pieds de support 1 x boîtier de commande 1 x lecteur de carte et carte TF 1 x serre-câble 1 x brosse en bois 1 x colonne d'isolation en nylon 1 x plaque de mise au point laser 4 x rainures d'angle 4 x vis en T 2 x rondelles plates M5 1 x clé 4 x M5*25 8 x M5*16 1 x M5*8 4 x M5*6 2 x M3*6 4 x clés Allen 2 x vis à oreilles 1 x Manuel d'utilisation |
Loger Ray5 20 W contre 10 W contre 5 W
| Numéro de modèle | Ray5 20 W | Ray5 10W | Ray5 5W |
|---|---|---|---|
| Technologie laser | Technologie Dioser | Technologie Dioser | Technologie Dioser |
| Zone de travail | 375x375 mm (14,76x14,76 pouces) | 400x400mm (15,75x15,75 pouces) | 400x400mm (15,75x15,75 pouces) |
| Longueur d'onde du laser | 450 - 460 nm | 450 nm | 450 nm |
| Distance focale | Mise au point fixe - 40 mm | Mise au point fixe - 50 mm | Mise au point fixe - 30 mm |
| Taille du spot laser | 0,08 x 0,10 mm | 0,06 x 0,06 mm | 0,08 x 0,08 mm |
| Puissance de sortie optique | 18 - 21 W | 10 W | 5W |
| Consommation électrique maximale | 120 W | 60 W | 40 W |
| Sortie du graveur | DC24V5A | DC12V5A | DC12V5A |
| Entrée du graveur | 110-240 V CA | 110-240 V CA | 110-240 V CA |
| Plage de hauteur de l'axe Z | Jusqu'à 47 mm | Jusqu'à 47 mm | Jusqu'à 47 mm |
| Vitesse de travail la plus rapide | Vitesse 10000mm/min | Vitesse 10000mm/min | Vitesse 10000mm/min |
| Logiciel | LaserGRBL et LightBum | LaserGRBL et LightBum | LaserGRBL et LightBum |
| Format d'image d'entrée | JPG, PNG, BMP, GIF, SVG, AI, etc. | JPG, PNG, BMP, GIF, SVG, AI, etc. | JPG, PNG, BMP, GIF, SVG, AI, etc. |
| Type de connexion | USB/Carte TF/Wi-Fi | USB/Carte TF/Wi-Fi | USB/Carte TF/Wi-Fi |
| interrupteurs de fin de course | Oui | Facultatif | Facultatif |
| Interface d'assistance pneumatique | Oui | Facultatif | Facultatif |
| Taille du graveur laser | 610 x 67 x 200 mm (24,02 x 26,38 x 7,87 pouces) |
586 x 583 x 176,5 mm (23,07 x 22,95 x 6,95 pouces) |
586 x 583 x 176,5 mm (23,07 x 22,95 x 6,95 pouces) |
| Taille de l'emballage | 621 x 347 x 127 mm (24,45 x 13,66 x 5 pouces) |
621x299 x 127mm (24,45 x 11,77 x 5 pouces) |
621 x 299 x 127 mm (24,45 x 11,77 x 5 pouces) |
Photos des Clients
Vidéos des Clients
Avis des Clients
| 5 étoiles | 30 | |
| 4 étoiles | 0 | |
| 3 étoiles | 1 | |
| 2 étoiles | 0 | |
| 1 étoiles | 0 |
- Tous (31)
- Images (5)
- Vidéos (0)
Q&R
FAQ
Q1 : Le motif gravé semble vibrer ou n'est-il pas fermé ?
A : 1. Ajustez l'écrou excentrique pour que les pièces se déplacent en douceur sans trembler ;
2. Retendre la courroie de distribution ;
3. Réglez la roue synchrone pour éviter que la courroie synchrone ne frotte contre le c?té de la roue synchrone pendant le mouvement.
Q2 : Comment entretenir le module laser RAY5 ?
Les lasers RAY5 sont soigneusement con?us pour résister aux taches, mais après une utilisation à long terme, il peut rester de la poussière et de la graisse sur le capot du laser, le guide d'air et même la lentille. Cela affectera l'apparence et les performances. Il est recommandé de nettoyer régulièrement le laser pour le maintenir en parfait état. Vous devez suivre les étapes suivantes pour nettoyer le laser. Préparation : clé hexagonale, tissu non tissé, solution alcool/isopropanol.
Commencer:
1. Retirez le capot laser et le guide d’air?;
2. Trempez un peu de solution d’alcool/alcool isopropylique dans un tissu non tissé?;
3. Essuyez soigneusement la lentille laser avec un tissu non tissé?;
4. Réinstallez le capot laser et le guide d’air?;
Avertissement : un excès de solution peut s'immerger à l'intérieur du laser et l'endommager.
Q3 : Comment résoudre l'erreur d'alarme 2 ou la limite stricte ?

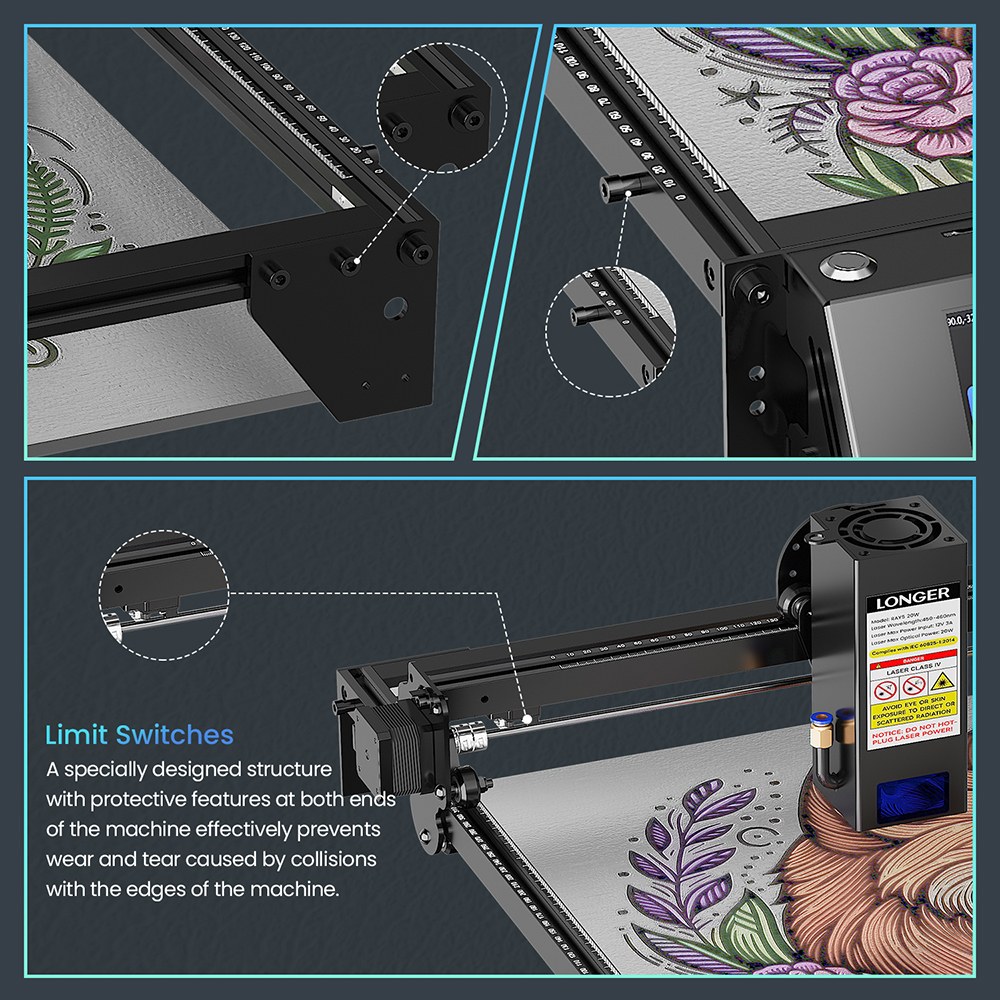

R : Il ajoute deux interrupteurs de fin de course au graveur laser RAY5 20 W par rapport aux modèles RAY5 5 W ou 10 W. Le micrologiciel dispose de fonctions de limite stricte et de limite souple pour localiser précisément la position du module laser. La position du module laser est supposée être la position d'origine par défaut lors de la mise sous tension. Ainsi, le graveur déclenchera l'alarme 2 ou l'erreur de limite stricte si la tête laser est déplacée dans la direction négative X ou Y à ce moment-là. Il doit ensuite ramener le graveur à la position d'origine comme indiqué sur l'image ci-dessous.
Q4 : Comment résoudre l'erreur de téléchargement de l'APP ?
R : Pour utiliser l'application pour la gravure, il faut d'abord insérer la carte SD dans la carte mère pour garantir que les données peuvent être re?ues normalement ; sinon, une erreur de téléchargement se produira.
